一、材料簡(jiǎn)介

ICG設(shè)備基礎(chǔ)與加固型灌漿料是一種水泥基高強(qiáng)無收縮灌漿料，主要用于設(shè)備基礎(chǔ)二次灌漿、混凝土結(jié)構(gòu)改造加固，性能指標(biāo)符合GB/T 50448-2015《水泥基灌漿材料應(yīng)用技術(shù)規(guī)范》的要求。



二、性能特點(diǎn)

1. 早強(qiáng)且持久高強(qiáng)，不收縮、不開裂。

2. 耐高溫、耐老化、耐水、耐腐蝕、耐油污性能優(yōu)異。

3. 自流平、自密實(shí)、施工簡(jiǎn)便。



三、主要用途

1. 各種設(shè)備基礎(chǔ)二次灌漿。

2. 混凝土結(jié)構(gòu)加大截面、置換、新澆筑。

3. 支座灌漿、梁柱接頭灌漿、橋面伸縮縫維修澆筑。

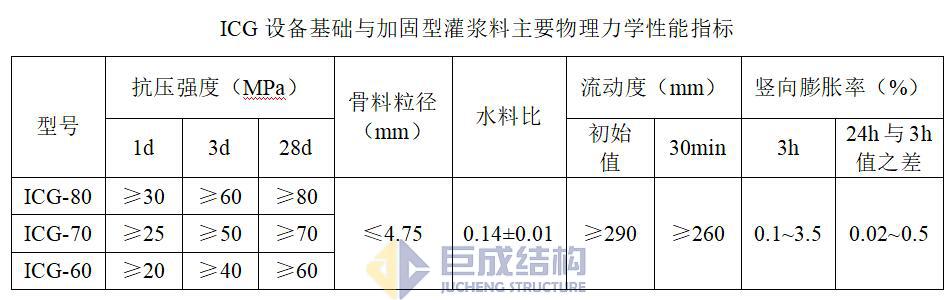

四、主要性能指標(biāo)







五、使用要點(diǎn)



 設(shè)備基礎(chǔ)灌漿施工

1. 基面處理：凡與灌注漿料接觸的砼基面宜打毛，無油污、浮灰及其它雜物。灌漿前24h，基面應(yīng)充分澆水潤(rùn)濕，灌漿時(shí)應(yīng)確保基面無明水。地腳螺栓表面的油污和鐵銹必須清除干凈。

2. 制漿：按粉料：水(重量比)=1：(0.13~0.15)配制，在能滿足流動(dòng)性前提下應(yīng)盡量減少用水量。采用砂漿攪拌機(jī)或混凝土強(qiáng)制式攪拌機(jī)進(jìn)行攪拌，先將水加入料斗，然后逐漸加入稱量好的粉料，邊投料邊攪拌，直至粉料全部加完，再繼續(xù)攪拌3分鐘，使?jié){料均勻。攪拌好的漿料應(yīng)控制在30分鐘內(nèi)用完。

3. 灌漿：一般情況采用“自重法灌漿”，漿料應(yīng)盡可能從一側(cè)注入，以利于排除空氣，保證灌注密實(shí)。灌漿應(yīng)連續(xù)進(jìn)行，直到漿料流到另一側(cè)溢出為止。灌漿過程中嚴(yán)禁用振搗器振搗，以免產(chǎn)生離析。如果灌漿面積大，結(jié)構(gòu)復(fù)雜或空間很小而距離很遠(yuǎn)時(shí)，可采用“高位灌漿法”或“壓力灌漿法”進(jìn)行灌漿，確保漿料能充分填滿各個(gè)角落。

4. 養(yǎng)護(hù)：灌漿后24h內(nèi)避免受振動(dòng)、碰撞。漿料初凝后對(duì)外露部分抹平壓光，用塑料薄膜覆蓋保濕。待漿料硬化后立即噴灑養(yǎng)護(hù)劑或加蓋濕布澆水養(yǎng)護(hù)，養(yǎng)護(hù)時(shí)間不短于7d，澆水養(yǎng)護(hù)次數(shù)應(yīng)保持漿料表面始終處于濕潤(rùn)狀態(tài)。若環(huán)境溫度低于5℃，應(yīng)采取升溫措施并延長(zhǎng)養(yǎng)護(hù)時(shí)間。



 混凝土結(jié)構(gòu)改造加固施工

1. 基面處理：鑿除基面疏松部分，并進(jìn)行鑿毛處理，基面應(yīng)無油污、浮灰及其它雜物。灌漿前24h，基面應(yīng)充分澆水潤(rùn)濕，灌漿時(shí)應(yīng)確保基面無明水。

2. 制漿：同前文。若灌注間隙較大，在滿足流動(dòng)性前提下，可摻入不超過粉料重量50%的潔凈瓜米石。

3. 灌漿：同前文。灌注時(shí)可采取敲擊模板、用竹片或鋼筋插搗引流的方式增強(qiáng)流動(dòng)，便于密實(shí)，嚴(yán)禁采用振搗器振搗。摻加粗骨料后無法使用“壓力灌漿法”。

4. 養(yǎng)護(hù)：同前文。拆模時(shí)間以滿足強(qiáng)度要求為準(zhǔn)。



六、配比用量

1. 配比：粉料：水(重量比)=1：(0.13~0.15)

2. 用量：每灌注1m3空間，需2.03噸粉料（未計(jì)損耗）



七、包裝貯存

1. 本品為水硬性粉體材料，復(fù)合袋包裝，凈重50kg/袋。

2. 本品應(yīng)在陰涼、干燥、通風(fēng)處儲(chǔ)存，儲(chǔ)存期6個(gè)月。

3. 本品安全無毒、非易燃易爆，可使用一般交通工具運(yùn)輸。
