一、材料簡(jiǎn)介

WSX碳纖維粘結(jié)材料是以高性能環(huán)氧樹(shù)脂和改性胺類固化劑為主要成分的雙組分結(jié)構(gòu)粘結(jié)劑，主要用于碳纖維布、芳綸纖維布、玻璃纖維布等復(fù)合材料的粘貼，性能指標(biāo)滿足GB50728-2011《工程結(jié)構(gòu)加固材料安全性鑒定技術(shù)規(guī)范》中A級(jí)膠的要求。



二、性能特點(diǎn)

1. 高強(qiáng)度、強(qiáng)粘結(jié)力、良好的韌性、良好的剝離強(qiáng)度和抗沖擊性能。

2. 耐老化、耐腐蝕性能優(yōu)異。

3. 粘度低、浸潤(rùn)性好、施工不流掛。



三、主要用途

碳纖維布、芳綸纖維布、玻璃纖維布等復(fù)合材料的粘貼。

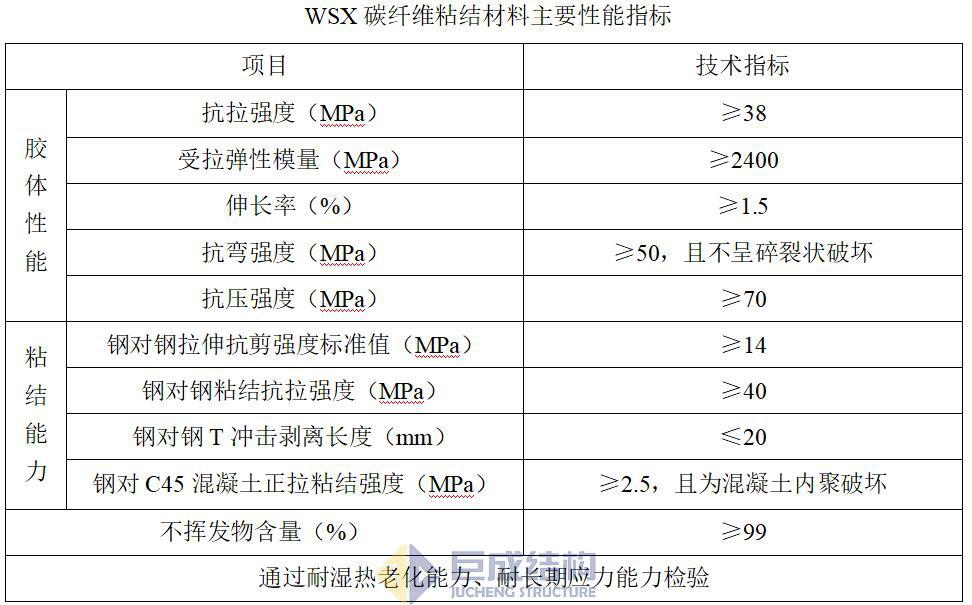

四、主要性能指標(biāo)





五、使用要點(diǎn)

1. 粘貼面處理：混凝土表面用金剛片打磨至露出新面，破損部位用修補(bǔ)材料修復(fù)，涂膠前保證基面平整、干燥、潔凈。

2. 配膠：首先將A、B兩組分按重量比4：1分別稱量，然后倒入容器中用電動(dòng)攪拌器勻速攪拌3分鐘左右，直到呈色一致。一次配膠不宜過(guò)多，隨配隨用。

3. 涂刷粘結(jié)料：用毛刷或滾筒將膠液均勻涂刷在混凝土粘貼面上。

4. 粘貼纖維布：把裁剪好的纖維布敷于涂膠后的混凝土表面，充分展平。沿纖維方向用滾筒多次均勻碾壓，直至膠液充分浸潤(rùn)纖維布。如多層粘貼，可待前一層粘結(jié)料指干時(shí)，重復(fù)以上操作。最后一層粘貼完畢后，應(yīng)在表面均勻涂刷一層粘結(jié)料。

5. 固化：5℃～35℃環(huán)境下72小時(shí)可受力使用。若環(huán)境溫度低于5℃，可采取升溫措施或延長(zhǎng)養(yǎng)護(hù)時(shí)間。

6. 表面防護(hù)：采用外涂砂漿防護(hù)前，應(yīng)在纖維布表面用環(huán)氧結(jié)構(gòu)膠點(diǎn)粘粗砂進(jìn)行糙化處理。



六、配比用量

1. 配比：A：B(重量比)=4：1

2. 用量：約0.6～0.8kg/㎡（單層）



七、包裝貯存

1. 包裝：80kg/大組、20kg/小組。

2. 本品應(yīng)在5℃~40℃干燥庫(kù)房?jī)?nèi)儲(chǔ)存，儲(chǔ)存期12個(gè)月。

3. 本品安全無(wú)毒、非易燃易爆，可使用一般交通工具運(yùn)輸。
