一、技術簡介：

      清水混凝土技術在世界著名的一些地標建筑上均有有著廣泛的應用，由清水混凝土本身的材質紋理帶來的美感逐漸被大眾所接受。面層清水混凝土技術是在既有建筑物上新澆筑面層清水混凝土，在滿足結構加固同時，達到裝飾的效果。相較于現澆清水混凝土主要應用于新建建筑，面層清水混凝土技術則是可應用于各種既有建筑的改造，也可以對具有安全隱患的結構進行加固，即實現建筑的安全又可實現建筑的美觀，一舉多得。

二、技術特點：

      應用范圍較廣對于各種結構形式的既有建筑均可實現。

      可為建筑結構進行加固，在美化建筑的同時也使建筑的安全性得到保障。

三、依據的規范：湖北省地方規程《后澆清水混凝土技術規程》（報批稿）由武大巨成主編

四、設計范例：

 1.節奏與韻律構成形式：

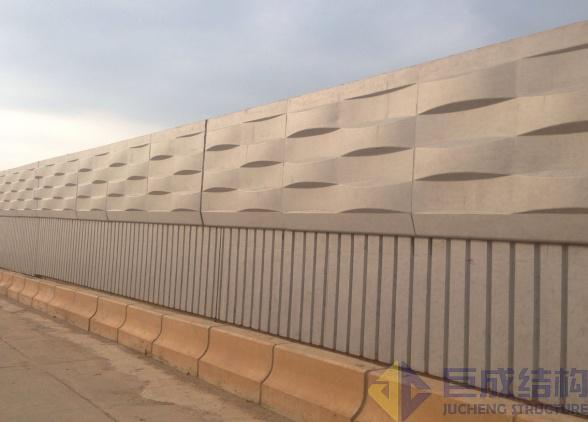

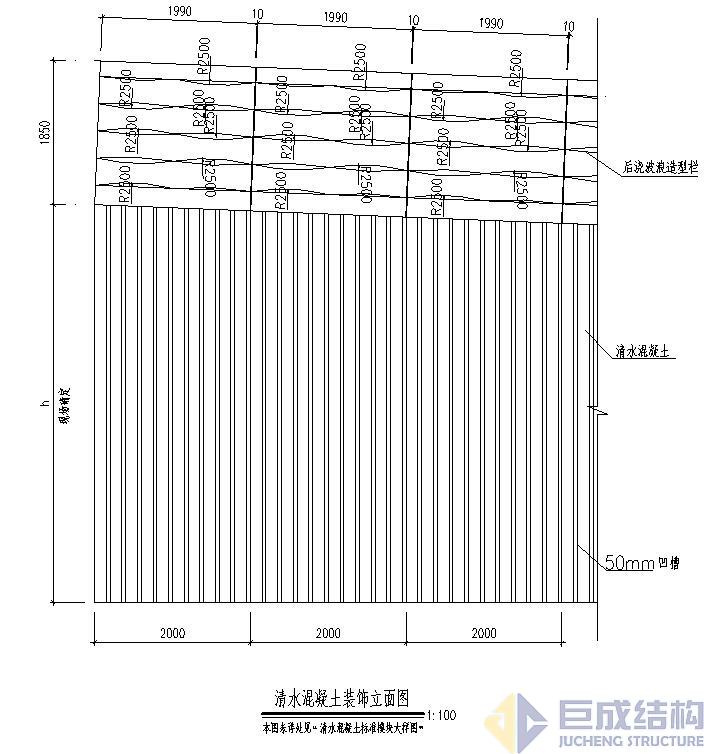

                                            （武漢地鐵2號線佳海工業園側墻）采用重疊波浪形構成帶起伏的韻律美感。

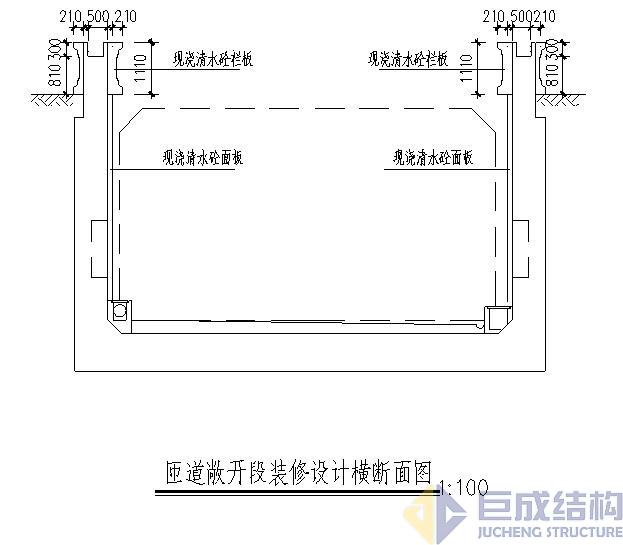

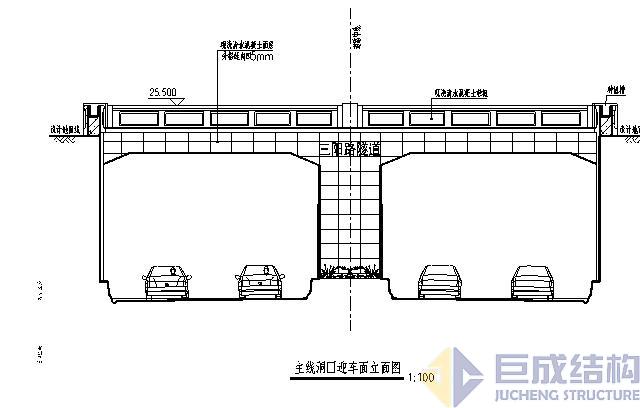

     （武漢地鐵7號線越江隧道匝道口）

           采用簡歐欄桿，搭配豎向規律分格線條組成連續形體形成韻律感。













2. 基于環境氛圍的構成

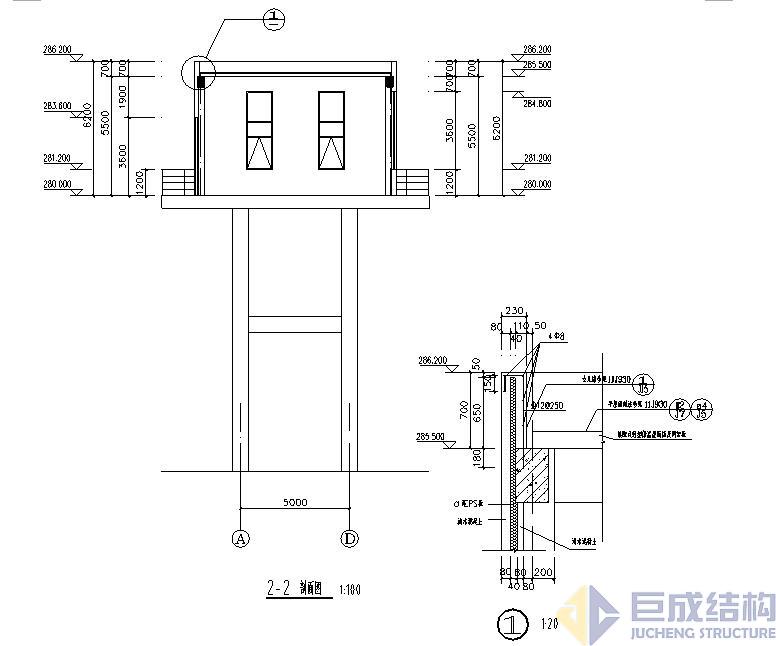

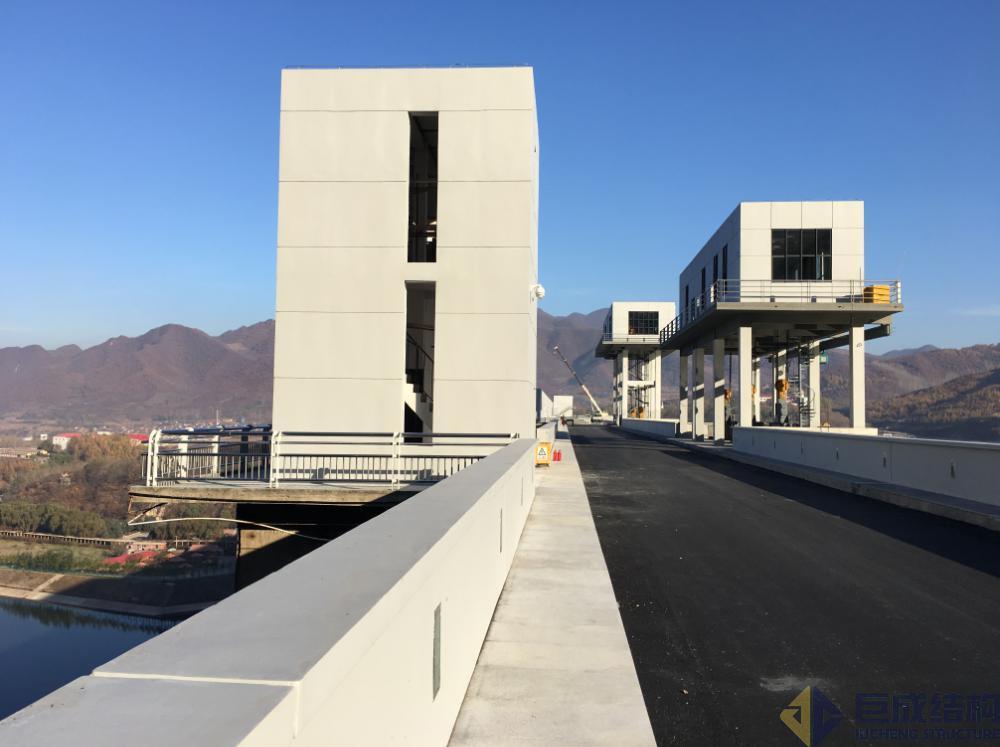

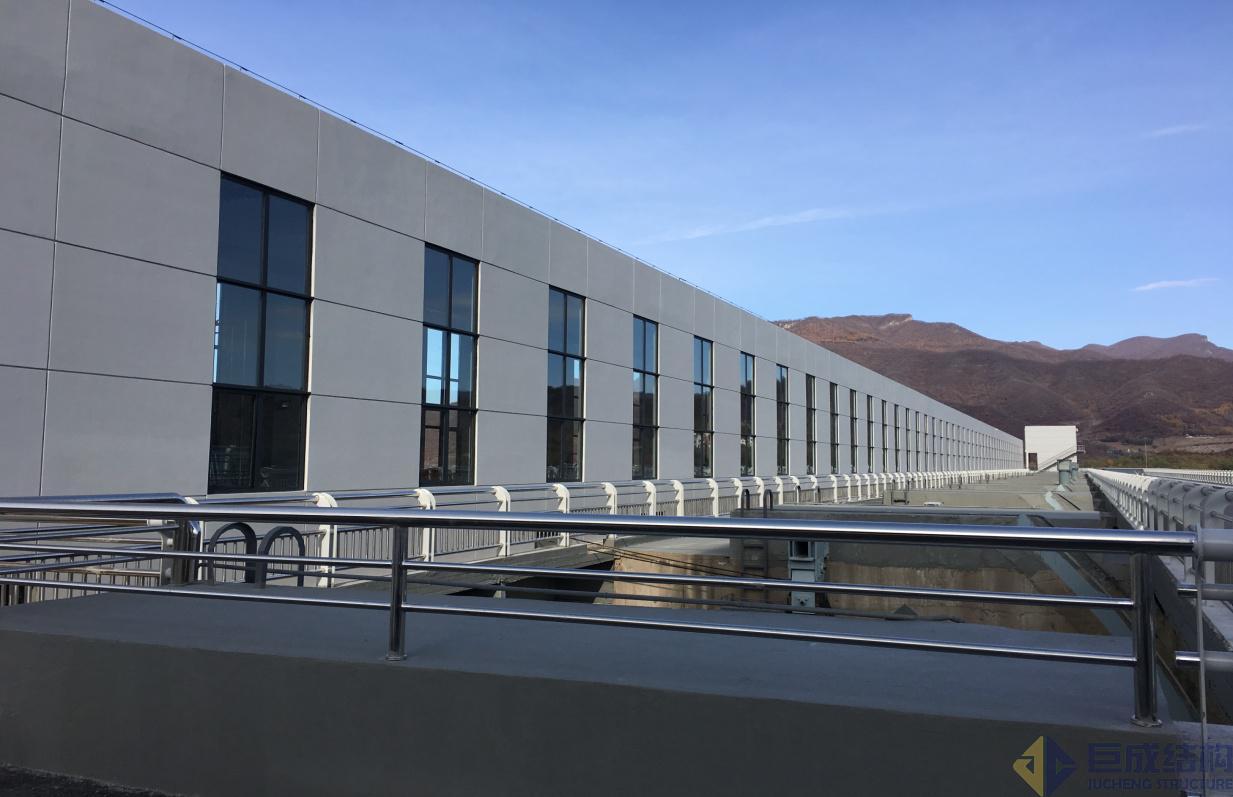

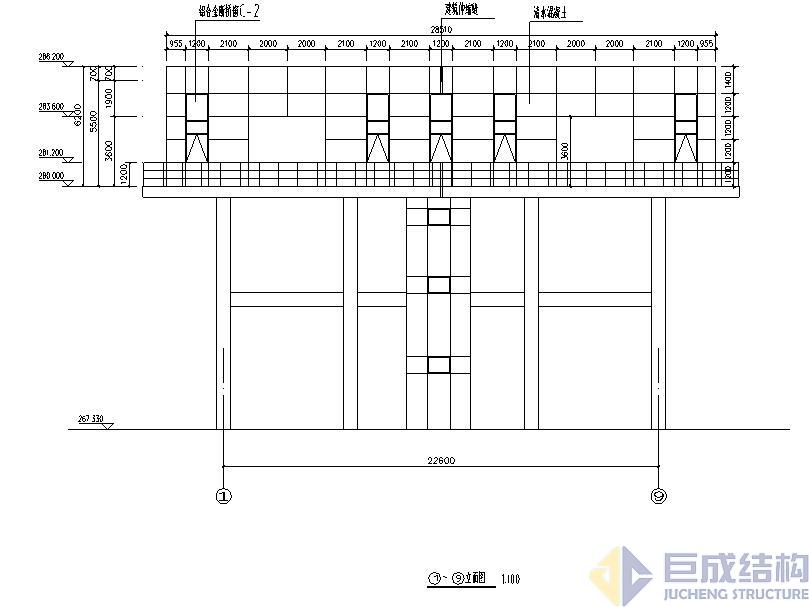

       （觀音閣水庫）庫區自然環境優美藍天碧水，采用清水混凝土的工業建筑避免了與環境的沖突。

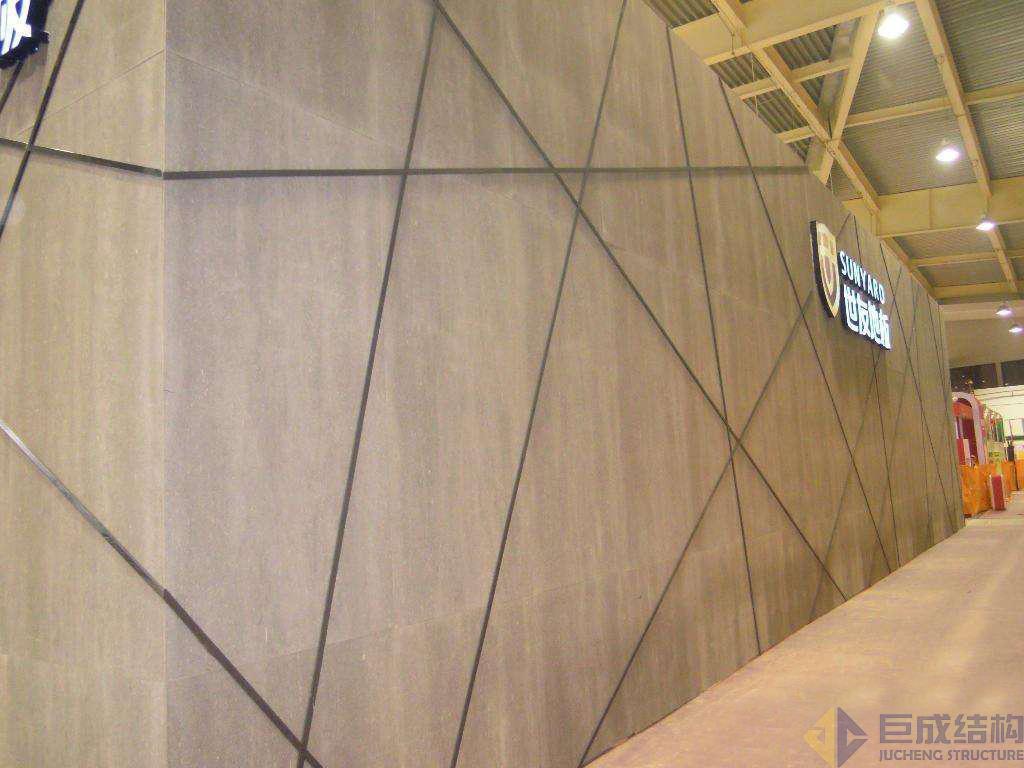

3. 質感肌理、對比與調和構成

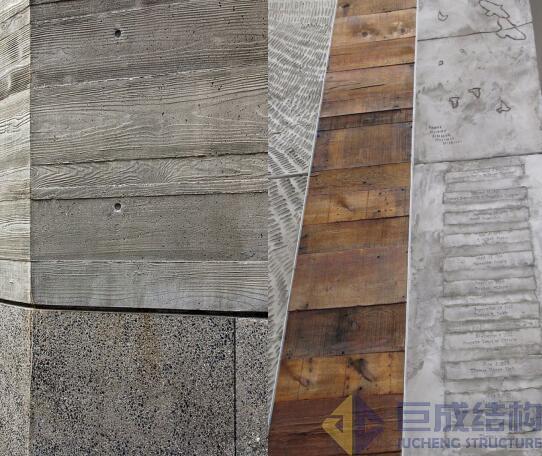

使用不同材質不同肌理對比既成統一又增加構成活力。



4. 陣列構成

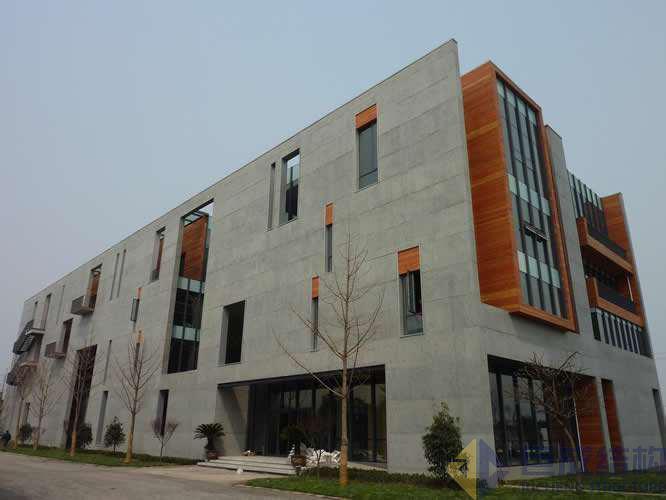

 通過窗戶與白色清水混凝土形成的圖案陣列構成形體。

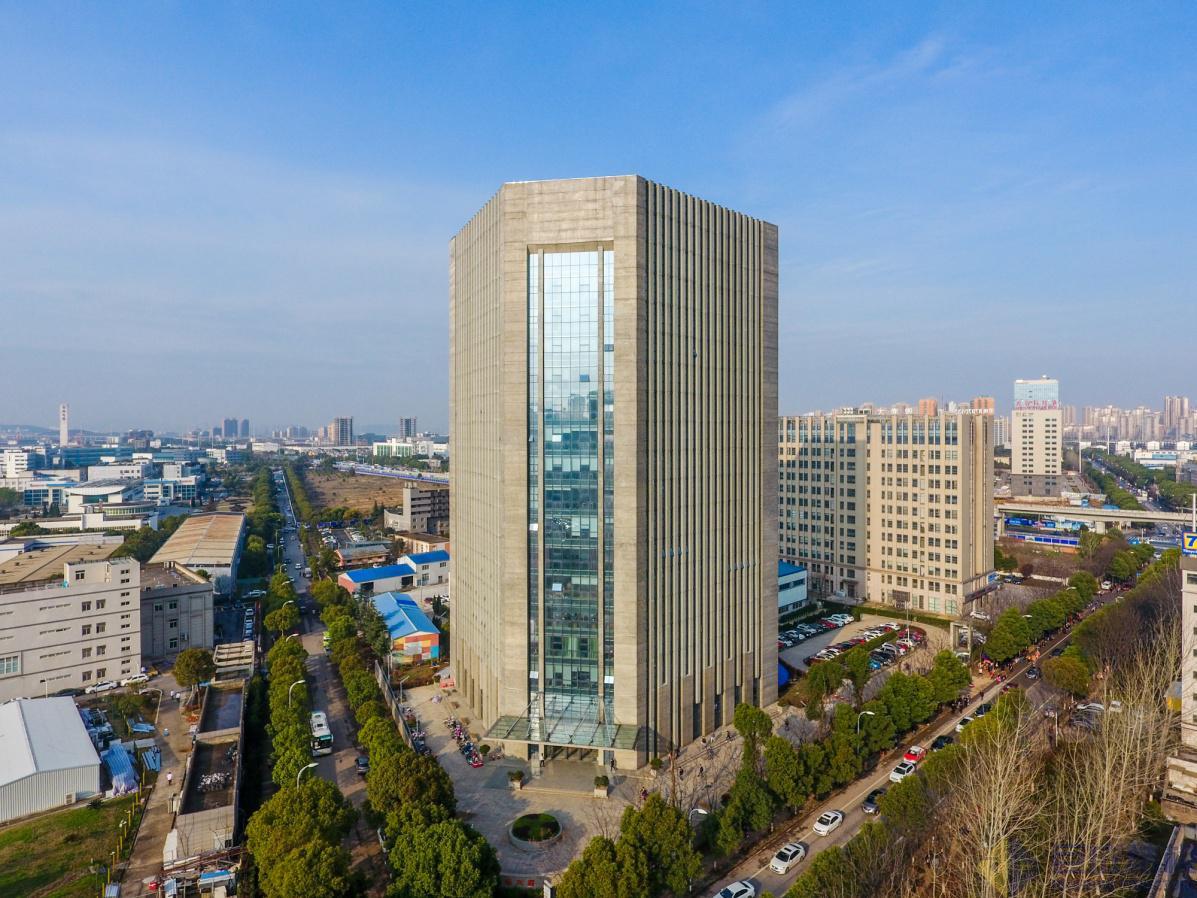

 （巨成大廈）采用線條陣列與塊面構成形體，整體氣勢感很強。

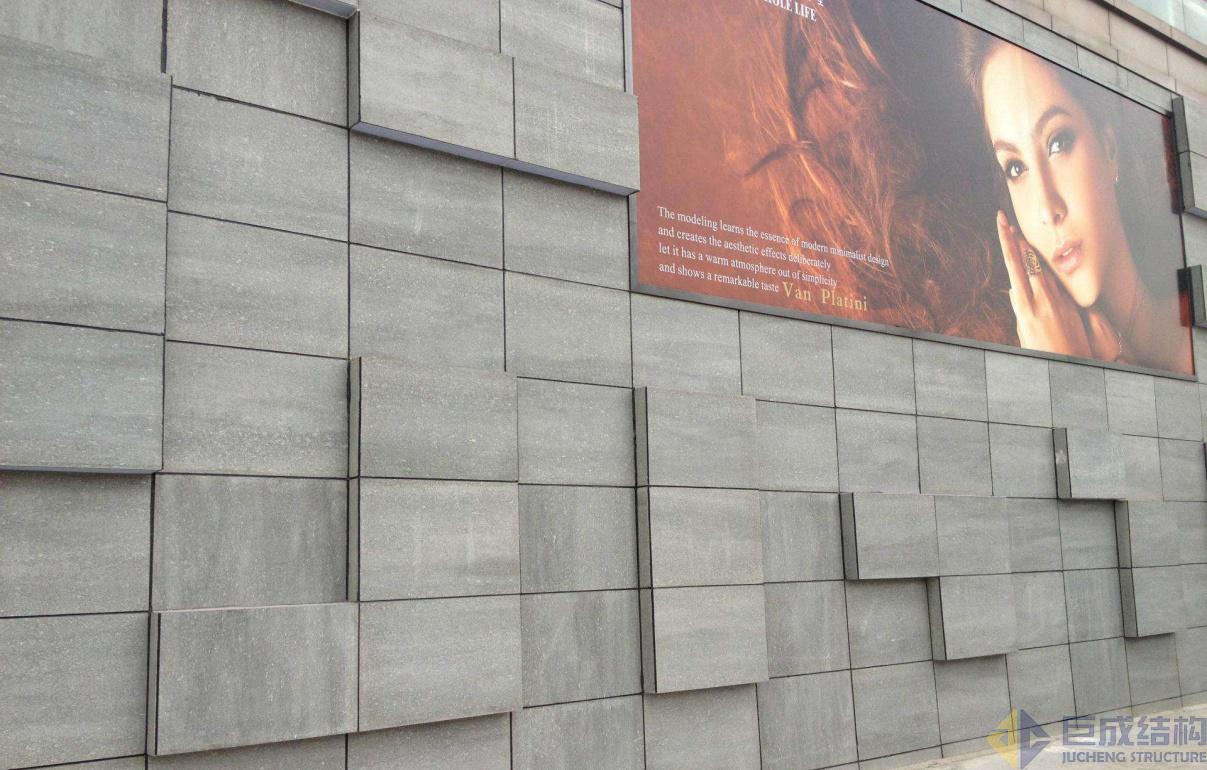

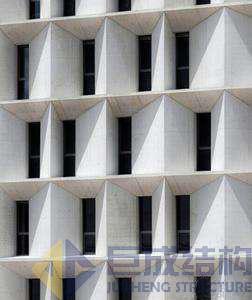

5.基于墻面的立體空間構成







二維墻面上高低起伏的不同塊面賦予墻面動感活躍元素。

五、設計細節要點:

1.造型模數的選擇：

     在設計面層清水混領土的造型時應考慮到模板的模數問題，設計的模數要考慮到模板的加工問題，盡量以模板標準尺寸成倍數關系。

2.細部尺寸構造：

     1）因混凝土在澆筑后需要脫模，所以細部尺寸不宜設置的過小及過于復雜。例如一些歐式直列線條如設計成3-5CM的階梯狀線條則在施工脫模過程中破碎而影響效果。

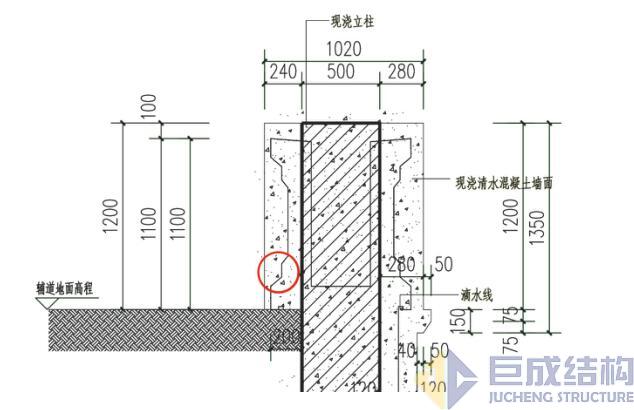

     2）豎向造型底部不宜設計成直角，因混凝土澆筑過程中需要排氣，而設計成直角直接影響排氣造成拆模收表面蜂窩，氣孔。具體如圖所示：

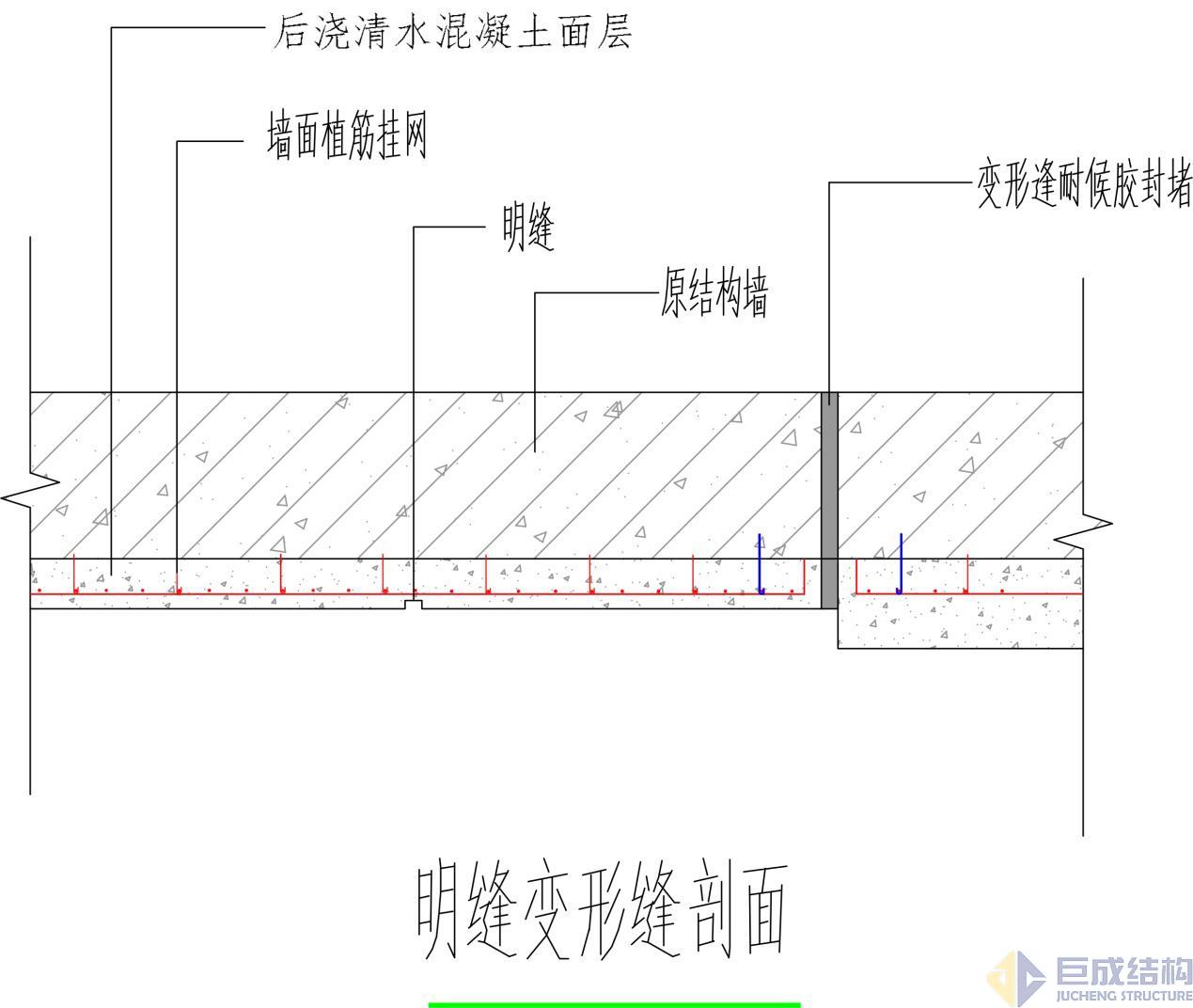

3.分縫的處理

       清水混凝土應設計明縫分縫，分縫尺寸宜根據模數尺寸來確定，比例協調，同時應根據建筑的變形縫，設置面層的變形縫，二者位置宜重合，如有位置差距應控制在20CM范圍內，且后澆面層的變形縫考慮美觀性宜與造型分縫設計在一處，在具體工程情況允許下還應考慮將變形縫設計在隱蔽處，考慮整體美觀性。參考圖示如下：
